规格
|
参数
|
|
类型
|

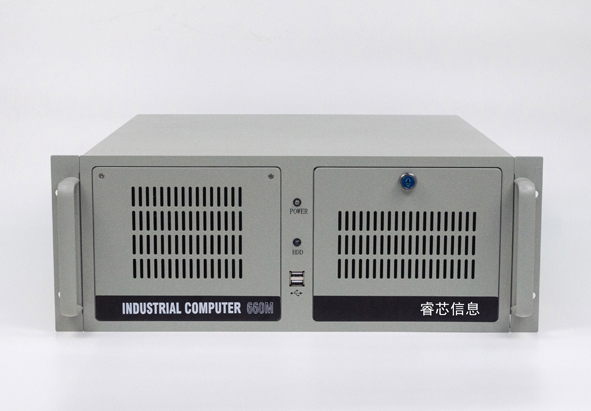

整机
|
标准4U 19寸机架式安装
|
|
处理器系统
|

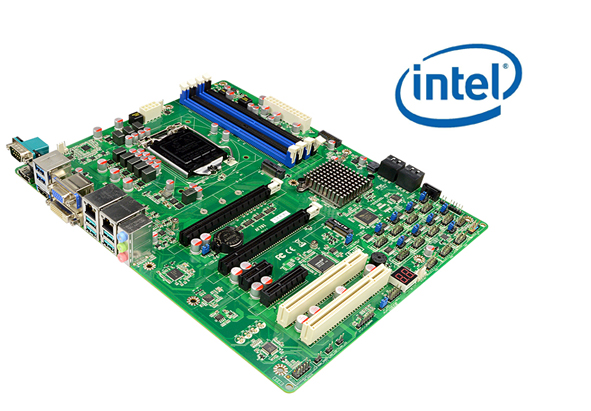

主板
|
RX-JLA1Q-10
|
|
处理器
|
Intel LGA1151 Socket Core i3，i5，i7 Pentium 第8/9代，TDP:125W
|
|
内存
|
DDR4 2666/2400MHz DIMM x 4，最大支持128GB
|
|
芯片组
|
Intel Q370
|
|
TPM
|
支持TPM2.0（可选）
|
|
网络
|
芯片组
|
1* Intel i219LM / 1* i211AT控制器，千兆以太网
|
|
速率
|
10/100/1000Mbps
|
|
数量
|
x 2
|
|
显示
|
控制器
|
Intel® HD Graphics
|
|
VRAM
|
Shared Memory
|
|
VGA
|
x 1（Max. Resolution：1920x1080@60Hz）
|
|
HDMI 1.4
|
x 1（Max. Resolution：4096x2304@24Hz）
|
|
DP
|
x 1（Max. Resolution：4096x2304@60Hz）
|
|
DVI-D
|
x 1（Max. Resolution：4096x2304@24Hz）
|
|
多显示
|
支持三显示
|
|
声卡
|
CODEC
|
HD Audio：Realtek ALC888S
|
|
通道
|
Line-in，Line-out，MIC
|
|
存储
|
SATA
|
x 4 SATA III（6.0Gb/s，支持RAID 0/1/5/10）
|
|
M.2
|
x 1 M.2 (M-key, 2242/2280/22110,
SATA/PCIe x4 support NVMe）
|
|
扩展
|
PCIe x 16
|
x 2 （By CPU）
|
|
PCIe x 4
|
x 2
|
|
PCI
|
x 2
|
|
M.2
|
x 1 M.2 (B-key, 3042/3052) support
3G/4G Module (板载 Nano SIM card)
|
|
GPIO
|
x 8(任意自定义输入输出)
|
|
SMBUS/I2C
|
x 1
|
|
看门狗
|
1~255级，可软件编程（提供源代码）
|
|
前I/O接口
|
USB 2.0
|
*2
|
|
电源开关
|
x 1
|
|
复位开关
|
x 1
|
|
指示灯
|
电源指示灯*1，硬盘指示灯*1（开关门内部）
|
|

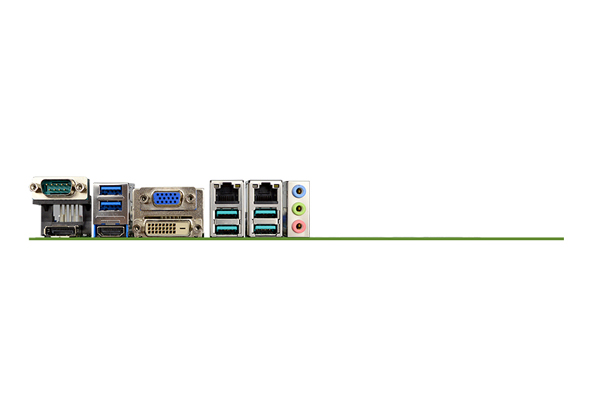

后I/O接口
|
电源
|
AC 220V IN (300W)
|
|
显示接口
|
VGA x 1，HDMI 1.4 x 1，DP x 1，DVI-D x 1
|
|
USB
|
USB 2.0 x 5, USB3.0 x 2，USB3.1(Gen.1) x 6
|
|
网络
|
x 2
|
|
COM
|
x 6（COM1/COM2支持232/422/485，详细配置请参考手册）
|
|
PS/2
|
X1 (内置)
|
|
电源
|
输入电压
|
220V AC IN（90~265V AC）
|
|
规格
|
ATX 300W（可选冗余电源，电源可以根据需求更换更大功率规格）
|
|
工作环境
|
工作温度
|
-10℃ + 60℃
|
|
存储温度
|
-40℃ + 80℃
|
|
工作湿度
|
10% ~ 80%相对湿度，无凝露
|
|
外观尺寸
|
尺寸
|
430（W）x 489（D）x 176（H）（MM）
|
|
重量
|
20Kg（含包装）
|
|
操作系统
|
Windows 7/10，ubuntu，Centos，Debian
|
|
认证
|
请联系相关业务人员
|
