规格
|
参数
|
|
类型
|

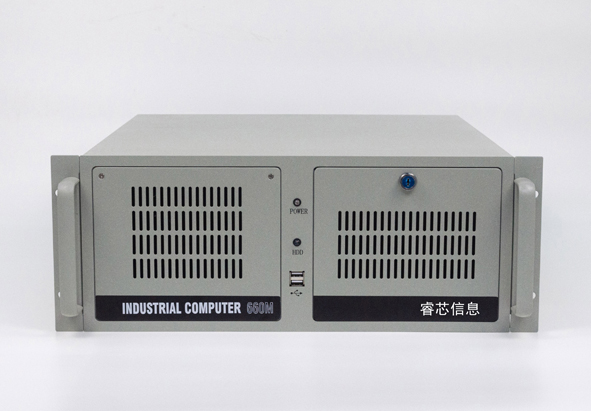

整机
|
标准4U 19寸机架式安装
|
|
处理器系统
|

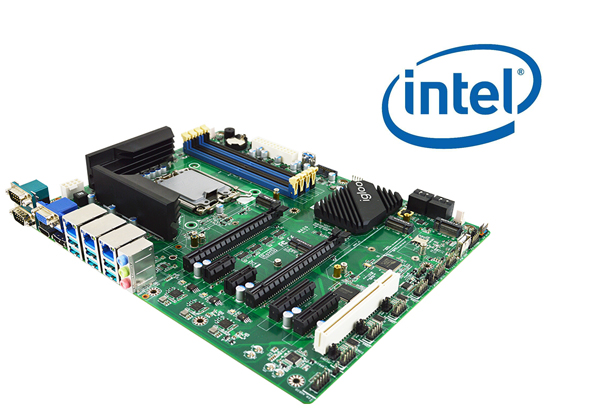

主板
|
RX-MA20-Q6700
|
|
处理器
|
Intel LGA1700 Socket Core i3/i5/i7/i9/Pentium 第12/13/14代，(TDP:125W under 240A)
|
|
内存
|
DDR5 4800/4000MHz DIMM x 4，最大支持192GB
|
|
芯片组
|
Intel Q670E
|
|
TPM
|
支持TPM2.0（可选）
|
|
网络
|
芯片组
|
Intel i225-V 2.5Gbe控制器
|
|
速率
|
10/100/1000/2500 Mbps
|
|
数量
|
x 3
|
|
显示
|
控制器
|
Intel® UHD Graphics
|
|
VRAM
|
Shared Memory
|
|
VGA
|
x 1（Max. Resolution：1920x1080@60Hz）
|
|
HDMI 2.0b
|
x 1（Max. Resolution：4096x2160@60Hz）
|
|
DP 1.4a
|
x 1（Max. Resolution：4096x2304@60Hz）
|
|
多显示
|
支持三显示
|
|
声卡
|
CODEC
|
HD Audio：Realtek ALC888S
|
|
通道
|
Line-in，Line-out，MIC
|
|
存储
|
SATA
|
x 4 SATA III（6.0Gb/s，支持RAID 0/1/5/10）
|
|
M.2
|
x 1 M.2 M-key（2242/2280/,PCIe Gen.4 x 4 interface）support NVME
|
|
M.2
|
x 1 M.2 M-key（2242/2280/,PCIe Gen.4 x 4/SATA interface）support NVME
|
|
扩展
|
PCIe x 16
|
x 2 PCIe Gen.4 x16（PCIE1 and PCIE3 total support 1*PCIe Gen4 x16 or 2*PCIe
Gen.4 x8）*Signal detect automatically
|
|
PCIe x 4
|
x 2 PCIe Gen.4 x 4
|
|
PCIe x 1
|
x 2 PCIe Gen.3 x 1
|
|
PCI
|
x 1
|
|
M.2
|
x 1 M.2 B-Key (3042/3052, PCIe Gen.3
x1/USB3.2 Gen.2/USB2.0 interface) support 4G/5G Module (板载 Nano SIM card)
|
|
M.2
|
x 1 M.2 E-Key (2230, PCIe Gen.3
x1/USB2.0 interface) support CNVi
|
|
GPIO
|
x 8 (任意自定义输入输出/5V)
|
|
SMBUS
|
x 1
|
|
看门狗
|
1~255级，可软件编程（提供源代码）
|
|
前I/O接口
|
USB 2.0
|
*2
|
|
电源开关
|
x 1
|
|
复位开关
|
x 1
|
|
指示灯
|
电源指示灯*1，硬盘指示灯*1（开关门内部）
|
|

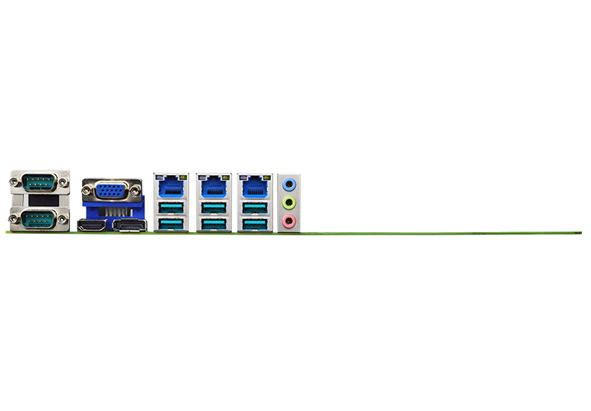

后I/O接口
|
电源
|
AC 220V IN (500W)
|
|
显示接口
|
VGA x 1，HDMI 2.0b x 1，DP1.4a x 1
|
|
USB
|
USB3.2(Gen.2) x 6，USB3.2(Gen.2内置) x 1，USB3.2(Gen.1内置) x 2，USB2.0 x 1
|
|
网络
|
x 3 (2.5 Gbe) RJ45
|
|
COM
|
x 6 RS232（COM1/COM2支持232/422/485,支持5V/12V TTL，详细配置请参考手册）
|
|
PS/2
|
X1 (内置)
|
|
电源
|
输入电压
|
220V AC IN（90~265V AC）
|
|
规格
|
ATX 500W（8+24PIN/可选冗余电源，电源可以根据需求更换更大功率规格）
|
|
工作环境
|
工作温度
|
-10℃ + 60℃
|
|
存储温度
|
-40℃ + 80℃
|
|
工作湿度
|
10% ~ 80%相对湿度，无凝露
|
|
外观尺寸
|
尺寸
|
430（W）x 489（D）x 176（H）（MM）
|
|
重量
|
20Kg（含包装）
|
|
操作系统
|
Windows 10/11，ubuntu，Centos，Debian
|
|
认证
|
请联系相关业务人员
|
