主要硬件参数指标
|
|

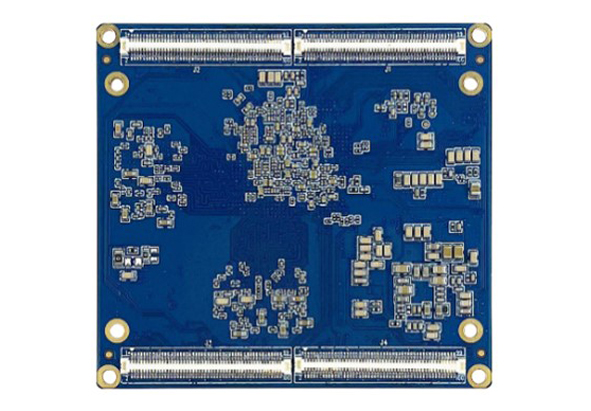

核心板尺寸
|
60（W）x 65（D）x 5.8（H）mm
|
|
接口类型
|
BTB连接器（4 x 100Pin高速连接器，0.5mm间距）/板对板连接器
|
|
CPU
|

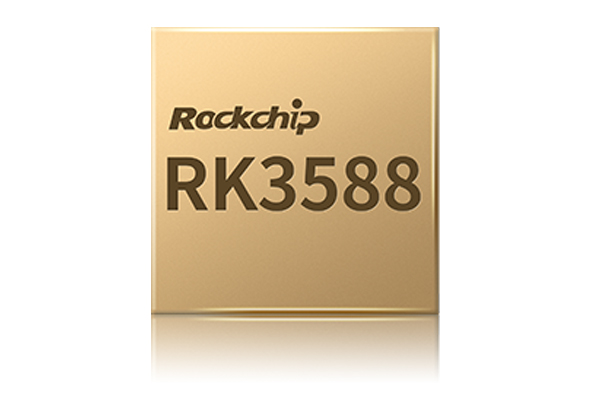

瑞芯微RK3588，八核64位大小核架构，四核Cortex-A76 +四核Cortex-A55，基于高端8nm工艺打造，主频最高2.4GHz
|
|
GPU
|
ARM
Mali-G610 MC4
|
|
OpenGL ES
1.1/2.0/3.1/3.2
|
|
Vulkan 1.1，1.2
|
|
OpenCL
1.1,1.2,2.0
|
|
内嵌高性能2D图像加速模块
|
|
NPU
|
6TOPS 算力，三核架构，支持int4/int8/int16/FP16/BF16/TF32
|
|
多媒体
|
支持H.265/H.264/AV1/VP9/AVS2视频解码， 最高8K60FPS
|
|
支持 H.264/H.265视频编码， 最高8K30FPS
|
|
显示
|
支持eDP/DP/ HDMI2.1/MIPI 多种显示接口
|
|
支持多屏异显， 最高8K60FPS
|
|
视频输入
|
32MP ISP，支持HDR 和3DNR
|
|
支持多摄像头输入 (4*4lanes or 4*2lanes+2*4Lanes) MIPI CSI-2 and DVP 接口
|
|
支持HDMI2.0 输入， 最高4K60FPS
|
|
高速接口
|
支持PCIe3.0/PCIe2.0/SATA3.0/RGMII/TYPE-C/USB3.1/USB2.0
|
|
内存
|
LPDDR4 标配4GB，选配8GB/16GB/32GB
|
|
存储
|
eMMC 5.1 标配32GB，选配64GB/128GB/256GB
|
|
电源管理
|
RK806-1
|
|
电源输入
|
支持4.0V直流电源输入（电源误差±3%）
|
|
环境要求
|
工作温度-20°C ~ 70°C，存储温度-30°C ~ 80°C，工作湿度0%~95%（不结露）
|
|
炉温要求
|
过炉温度260°C，核心板放置于炉内110°C烤机12小时后再贴片
|
|
SDK开发
|
提供完整的软件开发SDK、开发文档、技术资料、开发教程等配套资料
|
|
支持系统
|
支持 Android 12、Ubuntu-20.04、Debian 11、Buildroot+QT等操作系统
|
|
核心板常用接口
|
|
HDMI
|
2路HDMI TX 2.1接口，最高支持7680*4320@60Hz输出
|
|
MIPI DSI
|
2路MIPI DPHY 2.0接口，最高支持4K@60Hz输出
|
|
LVDS
|
1路LVDS接口(与MIPI_DSI结合使用)，支持RGB888和RGB666输入
|
|
EDP
|
2路eDP 1.3接口，最高支持2560*1600@60fps输出
|
|
SDIO
|
2路SDIO 3.0接口，通过 SDIO 接口可扩展 WiFi+蓝牙二合一模块和TF卡
|
|
以太网
|
2路千兆网络控制器RGMII，支持10/100/1000Mbps数据传输速率
|
|
USB
|
2路USB2.0 host，2路USB 2.0 OTG，2路USB 3.0 host
|
|
SATA
|
1路SATA控制器，兼容Serial ATA 3.3和AHCI Revision 1.3.1
|
|
CAN
|
2路CAN控制器，支持可调时钟速率和比特(波特)率
|
|
PCIe
|
1路PCIe 控制器，支持PCIe 3.1(8Gbps)协议，并向下兼容PCIe 2.1和PCIe 1.1协议
|
|
SPI
|
5路SPI控制器（SPI0 ~ SPI4），支持串行主和串行从模式，软件可配置
|
|
I2C
|
9路I2C接口（I2C0 ~ I2C8），软件可编程时钟频率
|
|
UART
|
6路UART接口，支持UART操作的不同输入时钟
|
|
摄像头
|
2路MIPI-CSI (4通道输入)摄像头，内置48M ISP图像信号处理器
支持单目800W或双目200W摄像头
|
|
其他接口
|
多组GPIO，4路I2S，2路ADC，2路DAC
|
