主要硬件参数指标
|
|

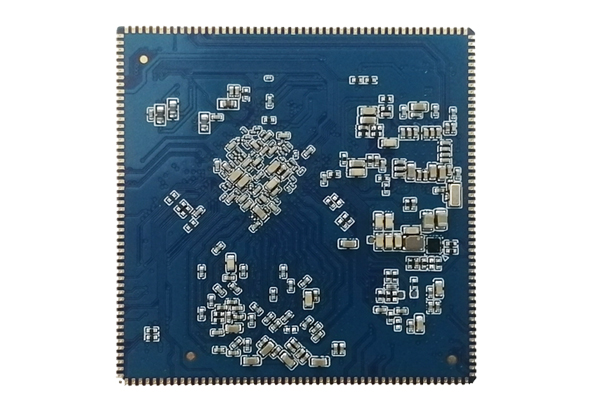

核心板尺寸
|
52（W）x 52（D）x 2.5（H）mm
|
|
接口类型
|
邮票孔（200PIN，0.7mm间距）
|
|
CPU
|

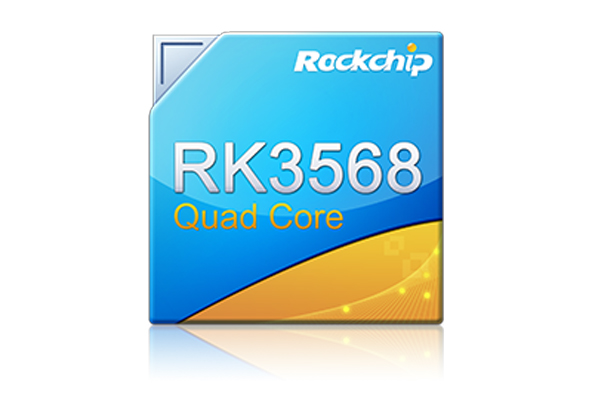

瑞芯微RK3568四核64位Cortex-A55，主频最高2.0GHz
|
|
GPU
|
ARM G52 2EE
|
|
支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1
|
|
内嵌高性能2D加速硬件
|
|
NPU
|
支持1T算力
|
|
多媒体
|
支持4K 60fps H.265/H.264/VP9视频解码
|
|
支持1080P 60fps H.265/H.264视频编码
|
|
支持8M ISP，支持HDR
|
|
显示
|
支持多屏异显
|
|
支持eDp/HDMI2.0/MIPI/LVDS/24bit RGB/EBC
|
|
内存
|
LPDDR4 标配2GB，选配4GB/8GB
|
|
存储
|
eMMC 5.1 标配16GB，选配32GB/64GB/128GB
|
|
电源管理
|
RK809-5
|
|
电源输入
|
支持3.3V直流电源输入（电源误差±3%）
|
|
环境要求
|
工作温度-25°C ~ 75°C，存储温度-30°C ~ 125°C，工作湿度0%~95%（不结露）
|
|
SDK开发
|
提供完整的软件开发SDK、开发文档、技术资料、开发教程等配套资料
|
|
支持系统
|
支持 Android 11、Ubuntu-18.04、Debian 10、Buildroot+QT等操作系统
|
|
核心板常用接口
|
|
HDMI
|
1路HDMI TX接口，最高支持4096*2304@60Hz输出
|
|
MIPI DSI
|
2路MIPI DSI 2通道信号，最高支持2560*1440@60fps输出
|
|
LVDS
|
1路LVDS接口(与MIPI_DSI结合使用)，支持RGB888和RGB666输入
|
|
EDP
|
1路eDP 4通道信号，最高支持2560*1600@60fps输出
|
|
SDIO
|
2路SDIO 3.0接口，通过 SDIO 接口可扩展 WiFi+蓝牙二合一模块和TF卡
|
|
以太网
|
2路千兆网络控制器（GMAC+QSGMII），支持10/100/1000Mbps数据传输速率
|
|
USB
|
2路USB2.0 host，1路USB 3.0 OTG，1路USB 3.0 host
|
|
SATA
|
2路SATA控制器，兼容Serial ATA 3.3和AHCI Revision 1.3.1
|
|
CAN
|
2路CAN控制器，支持可调时钟速率和比特(波特)率
|
|
PCIe
|
1路PCIe 控制器，支持PCIe 3.1(8Gbps)协议，并向下兼容PCIe 2.1和PCIe 1.1协议
|
|
SPI
|
1路SPI控制器，支持串行主和串行从模式，软件可配置
|
|
I2C
|
6路I2C接口，软件可编程时钟频率
|
|
UART
|
9路UART接口，支持UART操作的不同输入时钟
|
|
PWM
|
16个基于中断操作的片上PWM (PWM0~PWM15)
|
|
摄像头
|
2路MIPI-CSI (4通道输入)摄像头，内置8M ISP图像信号处理器
支持单目800W或双目200W摄像头
|
|
其他接口
|
多组GPIO，3路I2S，3路ADC，2路DAC，1路PDM，1路TDM，1路VAD
|
