类 型
|
规 格
|
|

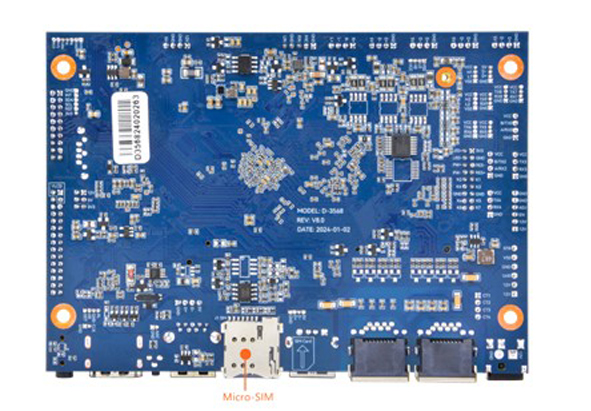

结构
|
尺寸
|
长*宽*高（135mm*95mm*9mm），PCB正面高度7mm
|
|
处理器系统
|
CPU
|
瑞芯微RK3568 四核64位Cortex-A55，主频最高2.0GHz
|
|
GPU
|
ARM G52 2EE
|
|
Mali-T860 GPU，支持OpenGL ES1.1/2.0/3.0/3.1, OpenCL
|
|
内嵌高性能2D加速硬件
|
|
NPU
|
支持1T算力
|
|
多媒体
|
支持4K 60fps H.265/H.264/VP9视频解码
|
|
支持1080P 60fps H.265/H.264视频编码
|
|
支持8M ISP，支持HDR
|
|
显示
|
支持多屏异显
|
|
支持eDp/HDMI2.0/MIPI/LVDS/24bit RGB/EBC
|
|
DDR
|
LPDDR4 2GB（4GB/8GB可选）
|
|
存储
|
默认标配16GB EMMC NAND芯片，可扩展至最大128GB
|
|
显示
|
LVDS
|
30针行业标准双路LVDS接口，支持VESA/JEITA格式，最高支持1080P输出
|
|
MIPI-DSI
|
31-Pin FPC
MIPI-DSI显示接口，最高支持1920x1200输出
|
|
HDMI输出
|
HDMI 2.0a标准显示接口，最高支持4K输出
|
|
HDMI输入
|
HDMI 1.4标准输入接口，支持720P和1080P信号
|
|
EDP
|
30针FPC EDP接口，支持1~2通道模式，最高支持1920x1200输出
|
|
Audio
|
耳机/MIC
|
支持美标4段耳麦一体3.5mm插座（左-右-地-麦克）
|
|
Audio 输出
|
支持标准左右声道线路输出（排针接口）
|
|
功放输出
|
8欧·6W双路音频功放输出
|
|
MIC输入
|
差分MIC输入（排针接口）
|
|
线路输入
|
支持标准左右声道线路输入（排针接口）
|
|
接口功能
|
USB接口
|
2个横插接口（USB 3.0x1和USB 2.0x1），7个内置排针USB 2.0
|
|
串口
|
1个TTL内置，2个TTL/232/485兼容内置，6个TTL/232内置
|
|
TF卡
|
自弹式TF卡插座，最高支持128GB TF卡
|
|
摄像头
|
支持800万像素以内USB摄像头
|
|
WIFI
|
内置高性能SDIO接口WiFi6模块，支持IEEE 802.11 a/b/g/n/ac/ax，默认配置双频WiFi
|
|
蓝牙
|
内置高性能串口BT模块，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0
|
|
以太网口
|
2路10/100/1000M自适应以太网RJ45网口+4芯POE供电排针
|
|
Mini PCIe 4G
|
行业标准Mini PCI-E 4G模块接口
|
|
背光控制
|
行业标准液晶屏背光控制接口，支持背光开关和亮度调节、
|
|
红外遥控
|
标准红外遥控接收头和红外接收排针接口
|
|
GPIO信号
|
8路GPIO信号，可扩展GPIO按键和/或3.3V输入/输出
|
|
I2C总线
|
I2C排针和FPC接口，可扩展I2C电容屏等
|
|
ADC输入
|
1路ADC电压采集信号
|
|
CLK时钟
|
1路CLKO同源时钟信号
|
|
CAN总线
|
3路CAN排针接口，可扩展CAN总线外设（选配）
|
|
SATA接口
|
标准SATA 3.0硬盘接口（带电源排针）
|
|
实时时钟
|
超低功耗RTC电路（CR1220电池），并可支持定时开关机
|
|
指示灯
|
红色待机指示和绿色工作指示灯
|
|
按键
|
烧录键（RECOVERY）和电源键
|
|
环境和软件
|
电源输入
|
支持9~15V宽电压直流电源输入
|
|
环境要求
|
工作温度-20°C ~ 70°C，工作湿度0% ~ 95%（不结露）
|
|
操作系统
|
推荐安卓11，可选Linux Buildroot/Debian 10/Ubuntu-20.04和鸿蒙OpenHarmony 3.2
|
