类 型
|
规 格
|
|
结构
|
尺寸
|
长*宽*高（123.8mm*87.7mm*17mm），PCB正面高度15mm
|
|
处理器系统
|
CPU
|

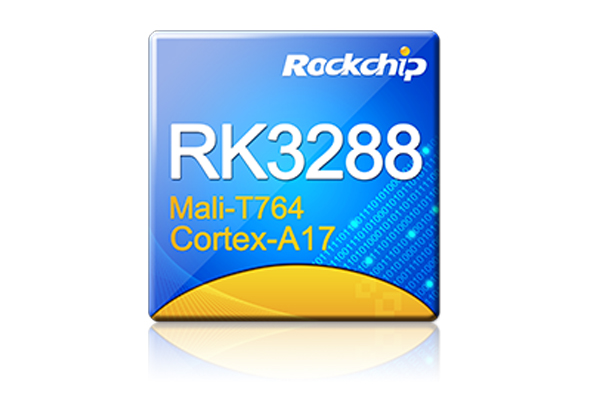

瑞芯微RK3288四核Cortex-A17，主频高达1.8GHz（适用于RK3288-C/CG/K）
|
|
GPU
|
Mali-T764 GPU,支持AFBC(帧缓冲压缩）
|
|
支持 OpenGL ES 1.1/2.0/3.1, OpenCL, DirectX9.3
|
|
内嵌高性能2D 加速硬件
|
|
多媒体
|
支持4K 10bits H265/H264 视频解码
|
|
1080P 多格式视频解码 (VC-1, MPEG-1/2/4, VP8)
|
|
1080P 视频编码，支持H.264，VP8格式
|
|
视频后期处理器：反交错、去噪、边缘/细节/色彩优化
|
|
显示
|
支持RGB，Dual LVDS，Dual MIPI-DSI eDP显示接口，分辨率最高3840*2160
|
|
HDMI 2.0支持4K 60Hz显示，支持HDCP 1.4/2.2
|
|
安全
|
ARM TrustZone（TEE），Secure Video Path，Cipher Engine，Secure boot
|
|
DDR
|
DDR-III 2GB（4GB可选）
|
|
存储
|
默认标配8GB EMMC NAND芯片，可扩展至最大128GB
|
|
显示
|
LVDS
|
30针行业标准双路LVDS接口，支持VESA/JEITA格式，最高支持1080P输出
|
|
HDMI输出
|
HDMI 2.0标准显示接口，最高支持4K输出
|
|
HDMI输入
|
HDMI 1.4标准输入接口，支持720P和1080P信号
|
|
EDP
|
20针行业标准双路eDP接口（eDP 1.1），支持1~4通道模式，最高支持1080P输出
|
|
Audio
|
Audio 输出
|
支持标准左右声道线路输出（排针接口）
|
|
功放输出
|
8欧·6W双路音频功放输出
|
|
MIC输入
|
差分MIC输入（排针接口）
|
|
线路输入
|
支持标准左右声道线路输入（排针接口）
|
|

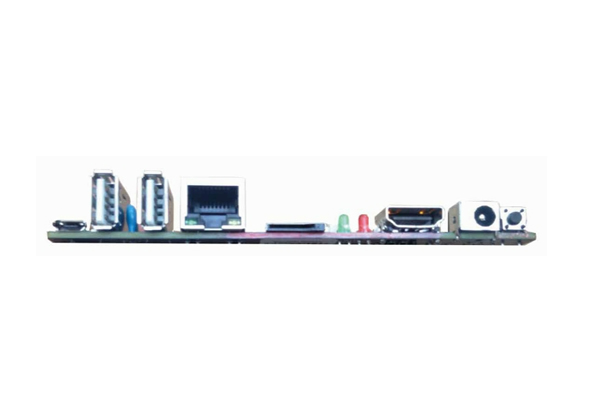

接口功能
|
USB2.0 接口
|
2个外置竖插接口（单层插座），4个内置排针，1个OTG排针，1个Micro-USB插座
|
|
串口
|
4个TTL/RS-232可配置接口
|
|
TF卡
|
自弹式TF卡插座，最高支持128GB TF卡
|
|
摄像头
|
支持200万像素以内USB摄像头
|
|
WIFI
|
内置高性能SDIO接口WiFi模块，支持IEEE 802.11 b/g/n
|
|
蓝牙
|
内置高性能串口蓝牙模块，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT
v4.0/BT v5.2
|
|
以太网口
|
10/100M自适应以太网RJ45网口+4芯排针（需外接变压器）
|
|
背光控制
|
行业标准液晶屏背光控制接口，支持背光开关和亮度调节、
|
|
红外遥控
|
标准红外遥控接收头和红外接收排针接口
|
|
GPIO信号
|
5路GPIO信号，可扩展GPIO按键和/或3.3V输入/输出
|
|
I2C总线
|
I2C排针接口，可扩展I2C电容屏等
|
|
SPI总线
|
SPI排针接口，可扩展SPI串口等
|
|
实时时钟
|
超低功耗RTC电路（CR1220电池），并可支持定时开关机
|
|
指示灯
|
红色待机指示和绿色工作指示灯
|
|
按键
|
烧录键（RECOVERY）和电源键
|
|
开关机控制
|
2芯轻触开关接口开关机信号插座，可一键开关机/一键开关屏
|
|
复位控制
|
3芯轻触开关接口复位信号插座
|
|
环境和软件
|
电源输入
|
支持9~15V宽电压直流电源输入
|
|
环境要求
|
工作温度-20°C ~ 70°C，工作湿度0% ~ 95%（不结露）
|
|
操作系统
|
推荐Android 5.1.1，可选Android 6.0/7.1/8.1和Linux Buildroot/Debian
9/Ubuntu-18.04
|
